Ogrzewanie podłogowe na stropie drewnianym wykonuje się jako system suchy, bez betonowej wylewki. Takie rozwiązanie ogranicza obciążenie belek i nie wprowadza wilgoci do konstrukcji. Najczęściej stosuje się układ na legarach z aluminiowymi profilami transmisyjnymi albo płyty systemowe z suchym jastrychem.
Dlaczego mokra wylewka nie pasuje do drewnianego stropu?
Betonowa wylewka jest ciężka, a jej wykonanie dostarcza do budynku dużą ilość wilgoci technologicznej. Na stropie drewnianym może to oznaczać nadmierne ugięcie belek, przeciążenie konstrukcji, zawilgocenie izolacji oraz rozwój pleśni. Problem jest szczególnie istotny w starych budynkach, gdzie nośność belek bywa trudna do oceny bez oględzin i obliczeń.
Suchy system eliminuje etap wylewania i schnięcia. Nie oznacza to jednak, że można pominąć ocenę stropu. Lekka zabudowa nadal obciąża konstrukcję, dlatego przed rozpoczęciem prac trzeba sprawdzić stan belek, ich ugięcie oraz dostępny zapas nośności.
System na legarach czy suchy jastrych?
Obie technologie wykorzystują ogrzewanie wodne i nie wymagają tradycyjnej wylewki. Różnią się sposobem przekazywania ciepła, wysokością zabudowy oraz wymaganiami wobec podłoża.
| Cecha | System legarowy | Suchy jastrych |
|---|---|---|
| Waga | Niska, zależna od płyt i warstw wykończeniowych | Niska, zwykle mniejsza niż przy mokrej wylewce |
| Wysokość zabudowy | Dobierana do wysokości legarów i warstw podłogi | Zwykle większa po zastosowaniu dwóch warstw płyt |
| Przeznaczenie | Podłogi na belkach i legarach, także w starszych budynkach | Równe lub wyrównane podłoża wymagające sztywnej warstwy podłogowej |
| Sposób przekazywania ciepła | Profile aluminiowe odbierają ciepło z rur i przekazują je do podłogi | Płyty systemowe z rowkami prowadzą rury i rozprowadzają ciepło |
| Łatwość montażu | Wymaga dokładnego dopasowania profili i konstrukcji legarowej | Ułatwia pracę na przygotowanym, wypoziomowanym podłożu |
System legarowy sprawdza się wtedy, gdy instalacja ma zostać wbudowana w konstrukcję podłogi. Suchy jastrych jest wygodniejszy, gdy potrzebna jest sztywna powierzchnia pod panele, deski lub płytki. W obu przypadkach trzeba przestrzegać instrukcji producenta konkretnego systemu.

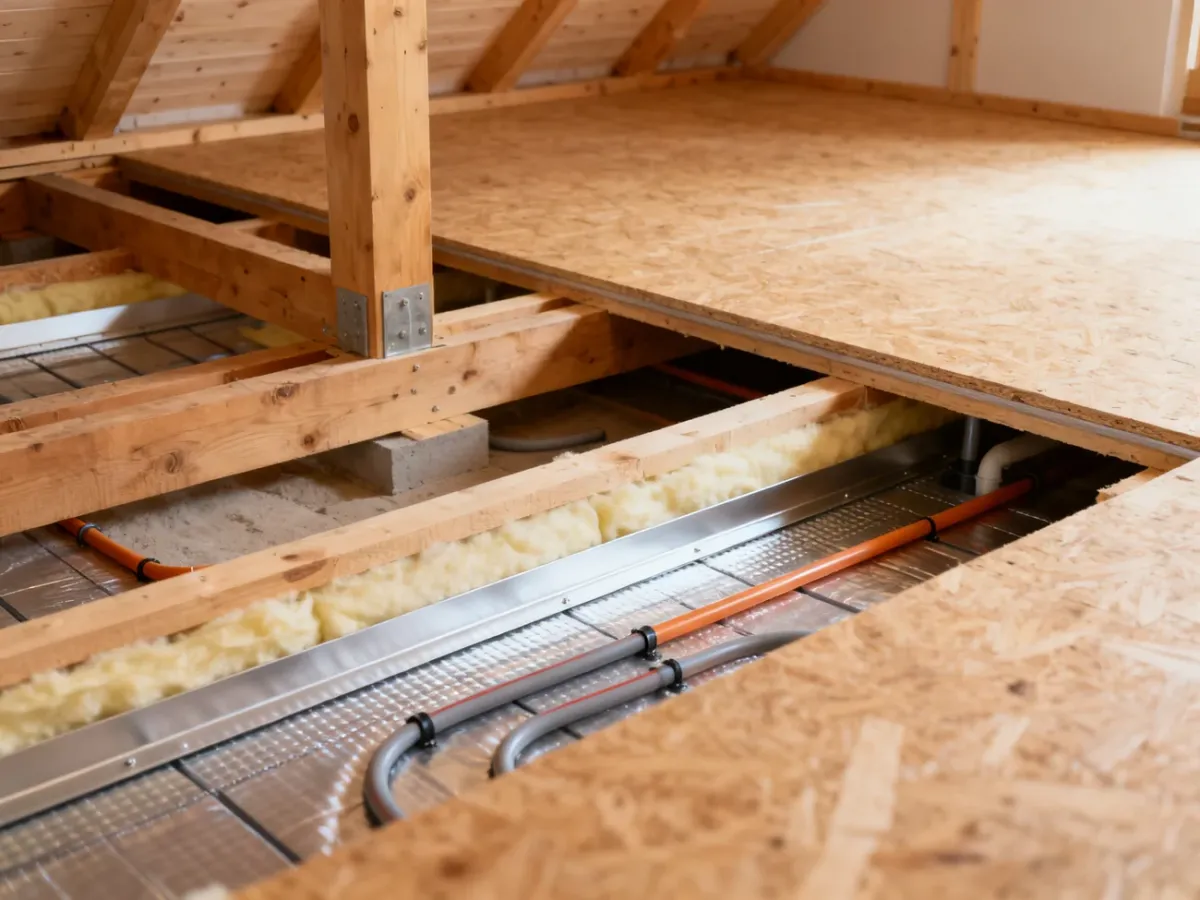

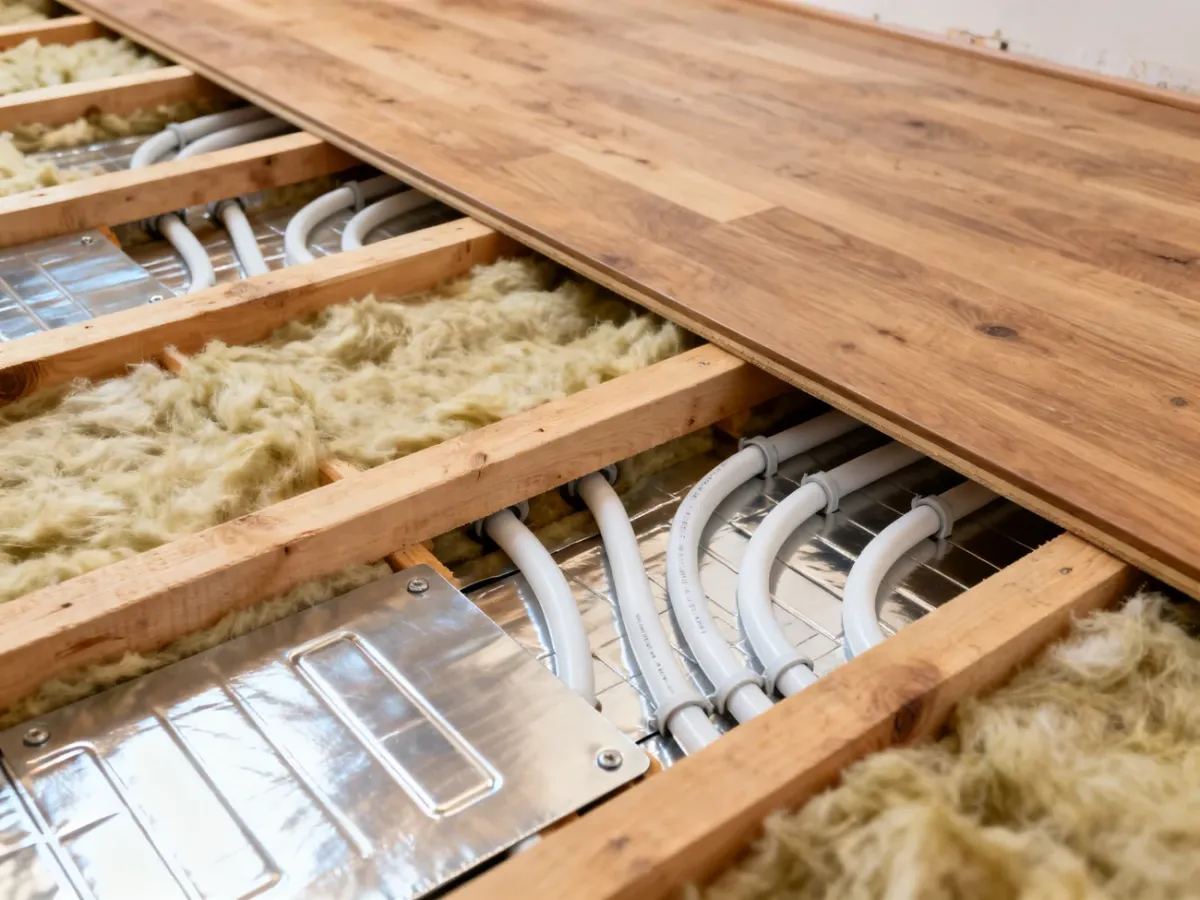

Jak wykonać ogrzewanie podłogowe na legarach?
W tym wariancie rury układa się w aluminiowych profilach lub panelach transmisyjnych zamocowanych między legarami. Aluminium zwiększa powierzchnię odbioru ciepła i ogranicza miejscowe przegrzewanie podłogi.
Warstwy należy zaplanować tak, aby izolacja cieplna kierowała energię do góry, a nie do przestrzeni pod stropem. W przestrzeni międzylegarowej zwykle stosuje się wełnę mineralną lub skalną. Jej grubość zależy od dostępnego miejsca, wymagań cieplnych i akustycznych.
Prace prowadzi się w następującej kolejności:
- Sprawdź belki, legary i istniejące deskowanie. Usuń luźne elementy oraz napraw miejsca z widocznym uszkodzeniem.
- Wypełnij przestrzeń między legarami izolacją z wełny, bez pozostawiania dużych szczelin i bez nadmiernego ściskania materiału.
- Wypoziomuj konstrukcję oraz zamocuj łaty, płyty podkładowe lub inne elementy przewidziane przez system.
- Rozmieść aluminiowe profile transmisyjne zgodnie z projektem przebiegu pętli grzewczych.
- Wciśnij rury w rowki profili. W instalacjach wodnych stosuje się między innymi rury PEX lub PERT, zgodne z wymaganiami producenta systemu.
- Wykonaj próbę szczelności przed zamknięciem instalacji kolejnymi warstwami.
- Ułóż płytę podkładową, matę lub warstwę rozdzielającą, a następnie zamontuj podłogę docelową.
Drewniane wykończenie nad ogrzewaniem nie powinno być zbyt grube. Dla sprawnego przekazywania ciepła przyjmuje się ograniczenie grubości desek do około 1,5 cm, ale zawsze trzeba sprawdzić wymagania producenta podłogi. Zbyt gruba deska zwiększa opór cieplny i może utrudniać regulację temperatury.

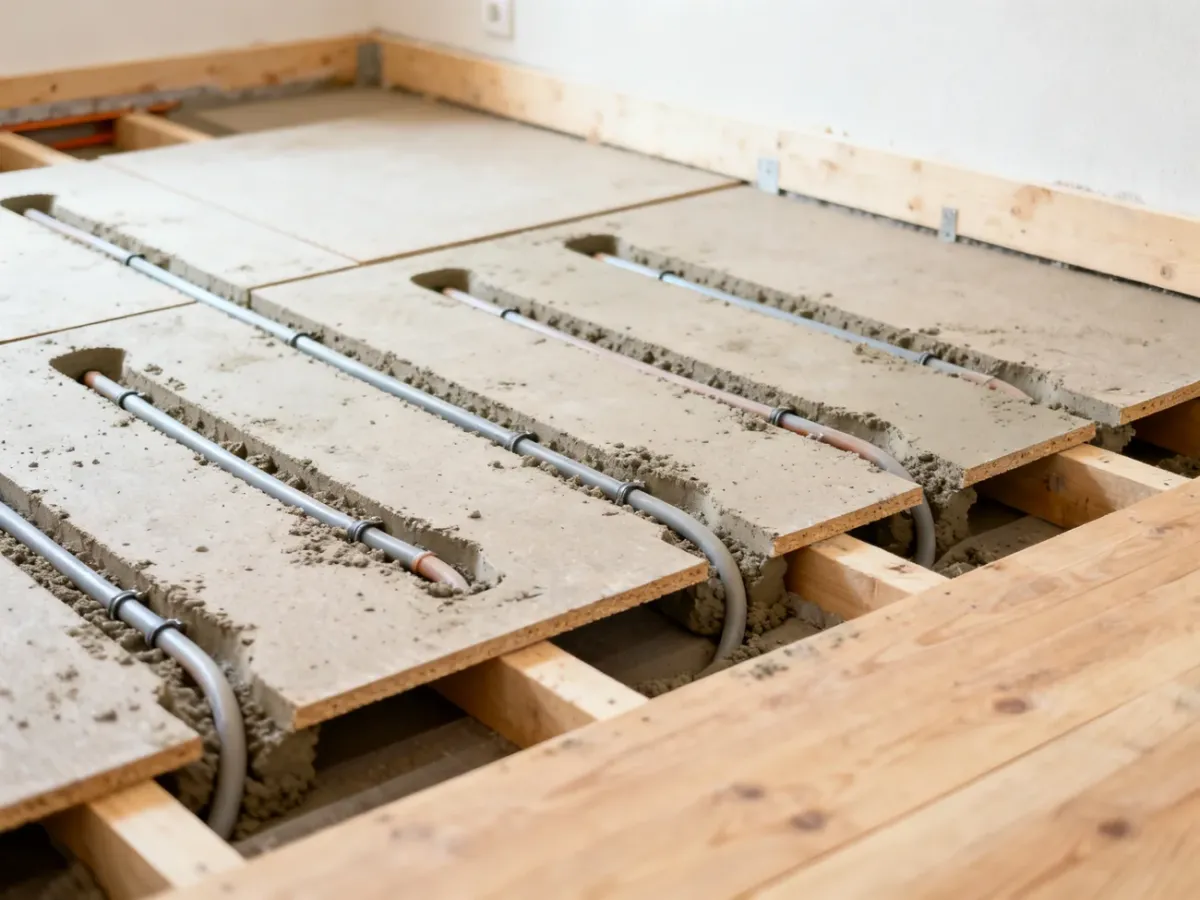

Jak zamontować ogrzewanie w suchym jastrychu?
System suchego jastrychu wykorzystuje płyty z fabrycznymi rowkami na rury albo płyty układane nad warstwą systemową. W porównaniu z układem legarowym daje bardziej ciągłą, sztywną powierzchnię pod posadzkę.
Przed montażem podłoże musi być stabilne, czyste i możliwie równe. Niewielkie nierówności można skorygować warstwą wyrównującą dopuszczoną przez producenta. Jeżeli strop pracuje lub ma wyraźne ugięcia, najpierw trzeba usunąć przyczynę problemu, a nie przykrywać ją płytami.
Montaż przebiega zwykle w kilku etapach:
- Oczyść i wypoziomuj podłoże, a przy ścianach zamocuj taśmę brzegową ograniczającą przenoszenie naprężeń.
- Ułóż wymaganą izolację cieplną lub akustyczną oraz warstwę oddzielającą, jeśli przewiduje ją system.
- Rozmieść płyty systemowe z rowkami, zachowując kierunek i rozstaw wskazany w projekcie.
- Wprowadź rury do rowków i doprowadź je do rozdzielacza bez załamywania przewodów.
- Wykonaj próbę szczelności instalacji, zanim przykryjesz ją kolejnymi płytami.
- Nałóż drugą warstwę płyt, jeśli jest wymagana. Przesuń spoiny względem pierwszej warstwy i sklej połączenia preparatem przewidzianym przez producenta.
- Zachowaj dylatację przy ścianach oraz w miejscach wymaganych przez wielkość i geometrię pola grzewczego.
- Po związaniu kleju przygotuj powierzchnię pod wybrane wykończenie, zgodnie z jego wymaganiami.
Brak dylatacji może powodować pękanie spoin, skrzypienie albo wypiętrzanie posadzki podczas zmian temperatury i wilgotności. Nie należy też mieszać płyt, klejów i warstw różnych systemów bez potwierdzenia ich zgodności.
Jakie parametry pracy chronią drewnianą konstrukcję?
Instalacja powinna pracować jako niskotemperaturowa. W przedstawianych systemach przyjmuje się ograniczenie temperatury zasilania do 45°C. Dokładna wartość zależy od projektu, rodzaju rur, warstw podłogi i wymagań producenta, dlatego ograniczenie musi być ustawione w automatyce instalacji, a nie pozostawione przypadkowej regulacji źródła ciepła.
Przy rozdzielaczu znajdują się przepływomierze, czyli rotametry, które pomagają ustawić przepływ w poszczególnych pętlach. Temperaturę w pomieszczeniu reguluje termostat, a przy drewnianej posadzce szczególnie przydatny jest czujnik podłogowy. Kontroluje on temperaturę samej podłogi i ogranicza ryzyko przegrzania drewna.
Podłoga drewniana powinna mieć niewielki opór cieplny. Poza ograniczeniem grubości desek do około 1,5 cm trzeba uwzględnić rodzaj drewna, sposób montażu oraz zalecenia producenta. Nie każda deska i nie każdy klej nadają się do współpracy z ogrzewaniem podłogowym.
Przed zamknięciem instalacji sprawdź jeszcze następujące zasady bezpieczeństwa:
- Temperatura zasilania nie powinna przekraczać wartości przyjętej w projekcie, a dla omawianych układów granicą jest zwykle 45°C.
- Czujnik podłogowy powinien znajdować się w strefie reprezentatywnej, z dala od rur i źródeł przypadkowego nagrzewania.
- Rury trzeba zabezpieczyć przed załamaniem, uszkodzeniem mechanicznym i kontaktem z ostrymi krawędziami.
- Każdy obieg należy wyregulować na rozdzielaczu po uruchomieniu instalacji.
Co sprawdzić przed rozpoczęciem prac?
Jeżeli nie masz pewności co do stanu belek lub ich nośności, zleć ocenę konstruktorowi. Dotyczy to zwłaszcza starych stropów z widocznym ugięciem, śladami owadów, zawilgoceniem albo pęknięciami.
Przed zamówieniem materiałów przejdź przez krótką listę kontrolną:
- Nośność – sprawdź stan belek, ugięcia i przewidywane obciążenie wszystkich nowych warstw.
- Wilgotność – upewnij się, że drewno i izolacja są suche, bez śladów pleśni lub aktywnego przecieku.
- Poziom podłoża – zmierz różnice wysokości i zaplanuj sposób wyrównania bez przypadkowego przeciążania stropu.
- Wysokość zabudowy – uwzględnij profile, rury, płyty, dylatacje i grubość wykończenia.
- Zgodność materiałów – sprawdź, czy płyty, kleje, rury i posadzka tworzą jeden kompatybilny system.
Najbezpieczniejszy wybór zależy od konstrukcji. Na stropie z wyraźnymi legarami sprawdzi się układ z profilami aluminiowymi, a przy przygotowanym i stabilnym podłożu wygodniejszy może być suchy jastrych. W obu przypadkach o powodzeniu decydują nośność, brak wilgoci, prawidłowe dylatacje i ograniczona temperatura pracy.
Prace przy stropie drewnianym i instalacji ogrzewania podłogowego mogą wpływać na bezpieczeństwo konstrukcji budynku. W razie wątpliwości dotyczących nośności, stanu belek lub doboru systemu skonsultuj rozwiązanie z konstruktorem i instalatorem.
